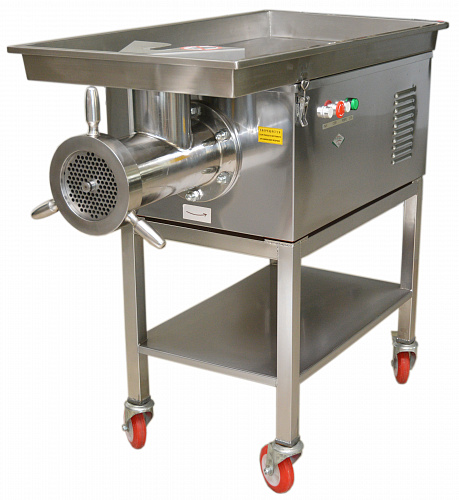

Мясорубка МИМ-1000М предназначена для измельчения кускового жилованного мяса при производстве фарша для колбасных и других мясных изделий на предприятиях общественного питания, в мясных лавках и небольших производственных цехах, мясных цехах магазинов, на предприятиях, выпускающих котлеты, пельмени, колбасные изделия и другие полуфабрикаты.
Выпускается в исполнении УХЛ 4 по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 35°С.
Отличается надежностью, безопасностью и соответствием техническим регламентам ЕАС, простотой обслуживания и длительным сроком эксплуатации.
Мясорубка МИМ-1000М производится в соответствии с требованиями стандарта СТБ ISO 9001-2015, имеет Декларацию о соответствии ЕАС (Приложение), Сертификат соответствия директивам Евросоюза - CE.
В случае остановки шнека при переработке мясопродуктов низкого качества на мясорубке МИМ-1000М предусмотрен режим "Реверс". Нажатием на кнопку "Реверс" можно вернуть продукт в загрузочную горловину и затем отправить его на повторную переработку или удалить из мясорубки без разбора узла: нож-решетка-шнек.
Полностью изготавливается из высококачественной нержавеющей стали.
В мясорубке МИМ-1000М применена ременная передача, установлен бесшумный червячный редуктор.
Оборудована съемной системой ножей и решеток Enterprise, изготовленных из высококачественного материала, обуславливающего устойчивость к повреждениям. Нож и решетка имеют достаточную толщину для проведения множества заточек. При условии заточки в строгом соответствии с техническими требованиями обеспечивается долговечность используемых используемых комплектующих.
Установленный вентилируемый трехфазный двигатель гарантирует непрерывную многочасовую работу.
Устройство и работа мясорубки
Мясорубка состоит из собственно мясорубки, чаши с предохранителем, толкача, корпуса в составе: электродвигатель, редуктор, крышка, рама, тележка, опора колесная. Собственно мясорубка в сборе состоит из: гайки, решетки №1, ножа, горловины из нержавеющей стали, в которой вращается шнек.
1- собственно мясорубка; 2- электродвигатель; 3 – гайка;
4 –кнопка «Пуск»; 5 - кнопка «Стоп;
6 - кнопка «Реверс»; 7 – чаша с предохранителем; 8 – толкач; 9 – редуктор;
10 – крышка; 11 – рама; 12 – тележка; 13 – опора колесная.
Крепление корпуса производится колпачковыми гайками.
Над загрузочным отверстием расположен несъемный предохранитель с толкачом, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки.
Обрабатываемый продукт очищается от костей, нарезается на кусочки. Температура обрабатываемого продукта должна быть (8±2)0С. С перерабатываемого продукта удаляются соединительные ткани, сухожилия. Если они не отделяются, их следует надрезать в нескольких местах для того, чтобы из них не образовывались волокна, которые при работе наматываются на нож, нарушая режим нормальной работы мясорубки.
Подготовленный продукт загружается в чашу и вручную подается к горловине мясорубки, а затем толкачем к вращающемуся шнеку.
Параметры решеток
Наименование параметра решеток | Значение | ||
Номер решетки | |||
1 | 2 | 3 | |
Наружный диаметр, мм | 155 | 155 | 155 |
Диаметр отверстий, мм | 6 | 4,5 | 8 |
Количество отверстий, шт | 216 | 348 | 132 |
Транспортировка
Не допускается продолжительная работа мясорубки вхолостую (без загрузки продукта), т.к. при возникшем сухом трении зажатые ножи и решетки выходят из строя.
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Монтаж
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 191-2009 "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Гарантийные обязательства
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
- Соблюдения всех требований "Руководства по эксплуатации" машины.
- Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
- Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
- Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
- Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
