В случае остановки шнека при переработке мясопродуктов низкого качества на мясорубке МИМ-300М предусмотрен режим “Реверс”, чего нет у МИМ-300. Нажатием на кнопку «Реверс» можно вернуть продукт в загрузочную горловину и затем отправить его на повторную переработку или удалить из мясорубки без разбора узла: ножи-решетки-шнек.

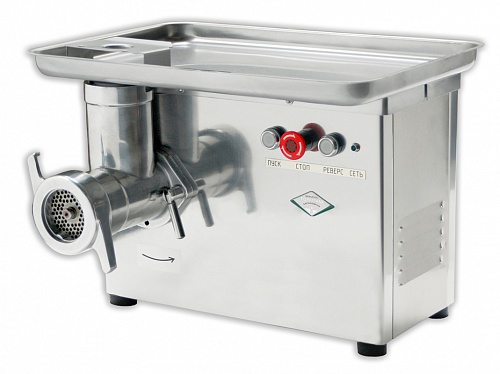

Мясорубка МИМ-300М выпускается с облицовкой из нержавеющей стали. Облегченная конструкция несущей рамы и минимальное количество деталей делают машину легче и удобнее при эксплуатации.
В мясорубке МИМ-300М применен червячный редуктор, обеспечивающий плавную, бесшумную работу, и обладающий повышенным крутящим моментом на выходном валу, что позволяет перерабатывать даже сильно жилованное мясо.
Установленный вентилируемый трехфазный двигатель гарантирует непрерывную многочасовую работу.
Устройство и работа мясорубки
Мясорубка состоит из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двусторонних ножей, набора ножевых решеток, кольца упорного и ножа подрезного.
1- Толкач; 2- Собственно мясорубка.
Привод: 3 - Вал приводной; 4 - Фланец; 5 - Рама; 6 - Зажим заземляющий; 7 - Червячный редуктор; 8 - Электродвигатель;
9 - Чаша с предохранителем; 10- Зажим; 11- Кнопка «Пуск»; 12 - Кнопка «Стоп»; 13 - Кнопка «Реверс»;
14 - Индикатор «Сеть»; 15 - Облицовка; 16 - Опора.
Крепление корпуса, производится резьбовыми зажимами.
Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку мясорубки.
Мясо или рыба очищается от костей, нарезается на кусочки массой не более 0,1 кг. Рекомендуемая температура обрабатываемого продукта должна быть (8±2)0С. С перерабатываемого продукта удаляются соединительные ткани, сухожилия.
Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачем к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.
Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетки вставляются в корпус мясорубки и удерживаются от проворачивания шпонкой.
Наиболее эффективный режим работы мясорубки достигается при установке набора режущего инструмента для крупного измельчения.
Параметры решеток
| |||||||||||||||||||
Не допускается продолжительная работа мясорубки вхолостую (без загрузки продукта), т.к. при возникшем сухом трении зажатые ножи и решетки выходят из строя.
Заточка ножей и решеток
1 - Нож подрезной; 2 – Решетка; 3 – Нож двусторонний
Транспортировка
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Монтаж
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 181-2009 "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Гарантийные обязательства
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при соблюдении условий:
- Соблюдение всех требований "Руководства по эксплуатации" машины.
- Ввод в эксплуатацию и ежемесячное техническое обслуживание производится специализированной организацией (по договору с потребителем), согласно перечню предприятий, либо другими ремонтными организациями с письменного разрешения предприятия-изготовителя.
- Передача (пересылка) предприятию-изготовителю копии оформленного "Акта пуска машины в эксплуатацию" (приложение Ж) в течение 14 дней со дня ввода машины в эксплуатацию.
- Направление на предприятие-изготовитель оформленного "Акта-рекламации" (приложение И) о выходе из строя машины, отказе составных частей или комплектующих.
При несоблюдении вышеперечисленного, предприятие-изготовитель снимает с себя все обязанности по гарантии.
Примечание: оформленные "Акт пуска машины в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятием, производящим ремонт и техническое обслуживание.
