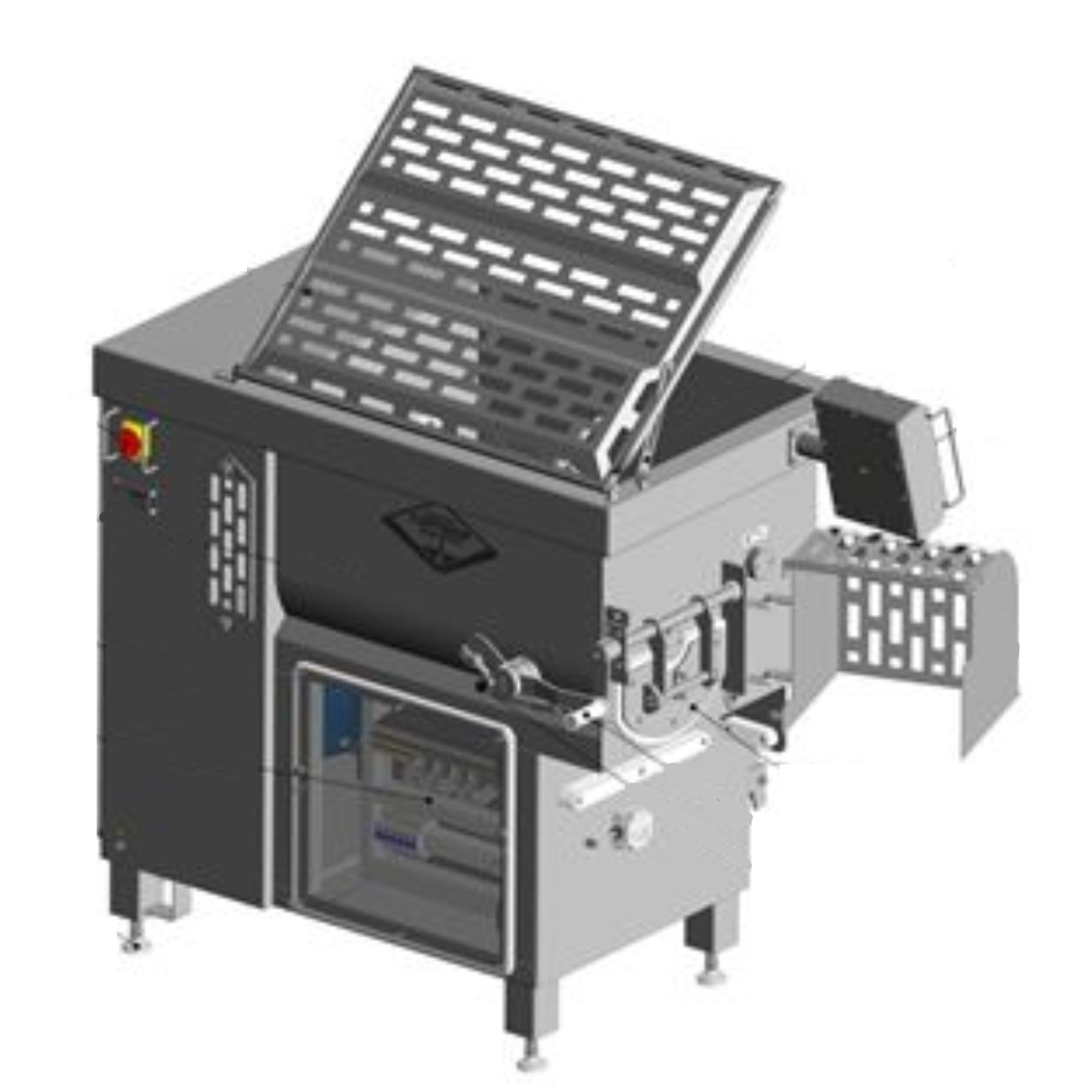

Машина состоит из корпуса 1 в состав которого входит дежа 2. В деже 2 расположены валы лопастные: правый 3, левый 4. Для ограничения доступа к рабочей зоне на деже установлена крышка 5 и планка ограничительная 6.При поднятии крышки 5 срабатывает блокировка и происходит остановка привода. Управление фаршемешалкой осуществляется органами управления, расположенными на пульте управления 7: две кнопки прямого и реверсивного вращения валов 8 и 9, 2-я скорость 10, кнопка «Стоп» 11, аварийная кнопка «Стоп» 12, индикация «Сеть» 13, дублирующие кнопки загрузочного устройства: подъем тележки-чана 14, опускание тележки-чана 15. На корпусе машины имеется датчик присутствия тележки-чана, при ее отсутствии привод машины не запустится. Для безопасности оператора люк разгрузочный 16 имеет защитное ограждение – кожух с блокировкой 17, при отсутствии которого привод машины не запустится. Для установки машины в устойчивое положение имеются регулируемые опоры 18. Для удобства в процессе эксплуатации машины на корпусе имеется подножка с блокировкой подъемного устройства 19. Электрооборудование 21 закрыто крышкой боковой 22.

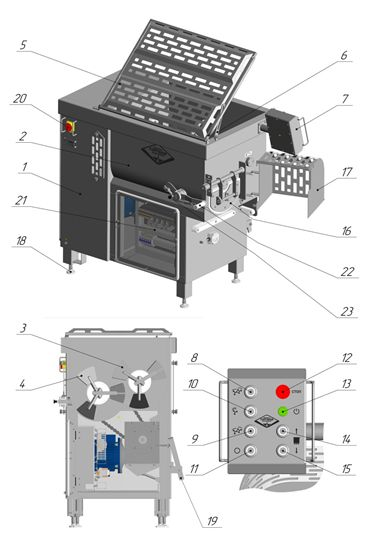

1 – корпус; 2 – дежа; 3 – вал лопастной правый; 4 – вал лопастной левый; 5 – крышка; 6 – планка ограничительная; 7 – пульт управления; 8, 9 – кнопки прямого и реверсивного вращения валов; 10 – кнопка включения 2-й скорости; 11 – кнопка «Стоп»; 12 – аварийная кнопка «Стоп»; 13 – индикация «Сеть»; дублирующие кнопки подъемного устройства: 14 – подъем тележки, 15 – опускание тележки; 16 – люк разгрузочный; 17 – кожух с блокировкой; 18 – регулируемые опоры; 19 – подножка с блокировкой подъемного устройства; 20 – выключатель «Сеть»; 21 – электрооборудование; 22 – рукоятка запорная; 23 – фиксатор.
ОБРАЩАЕМ ВНИМАНИЕ, ЧТО ПРИ ИСПОЛЬЗОВАНИИ ЗАГРУЗОЧНОГО УСТРОЙСТВА, ТЕЛЕЖКИ-ЧАНА ПОДНОЖКУ 19 ПЕРЕВЕСТИ В ПОДНЯТОЕ ПОЛОЖЕНИЕ!
Разрешается применять струю воды для удаления с поверхностей остатков продукта и моющих средств.
ИЗБЕГАЙТЕ ДЛИТЕЛЬНОГО ВОЗДЕЙСТВИЯ СТРУИ ВОДЫ НА ОРГАНЫ УПРАВЛЕНИЯ!
