Мясорубки МИМ-150-01 оснащены функцией "Реверс", которая позволяет при наматывании жил освободить шнек без дополнительной разборки машины.
Установленный червячный редуктор обеспечивает бесшумную, плавную и равномерную работу машин, улучшает их эксплуатационные свойства и увеличивает продолжительность работы. В процессе работы машин отпадает необходимость в проведении регулировок, а потребность в выполнении текущего ремонта значительно уменьшается.
Устройство и работа машин

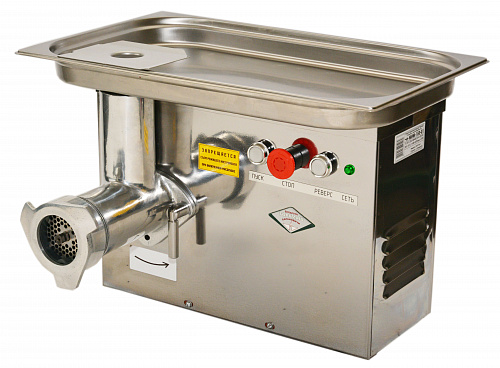

Машины состоят из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, гайки, двусторонних ножей, набора решеток, кольца упорного и ножа подрезного.
Собственно мясорубка: 1 - Корпус мясорубки; 2 – Шнек; 3 - Гайка; 4 - Нож подрезной; 5 - Нож двухсторонний; 6 - Решетка №2; 7 - Решетка №3; 8 - Кольцо упорное.
Привод: 9 - Рама; 10 - Кожух; 11 - Чаша; 12 - Опоры; 13 - Вал; 14 - Мотор-редуктор; 15 - Кнопка «ПУСК»; 16- Кнопка «СТОП»; 17 - Кнопка «РЕВЕРС»; 18 - Индикатор «СЕТЬ»; 19 - Толкач; 20 - Зажимы
Крепление корпуса производится резьбовыми зажимами.
Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей машины.
Мясо или рыба очищается от костей, нарезается на кусочки массой не более 0,05 кг. С перерабатываемого продукта удаляются соединительные ткани, сухожилия. Рекомендуемая температура обрабатываемого продукта должна быть (8±2)0С.
Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачем к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.
Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетки вставляются в корпус мясорубки и удерживаются от проворачивания шпонкой.
Примечание: в машине однофазного исполнения для увеличения вращающего момента двигателя применено его форсированное включение. Двигатель вращается с большим моментом во время кратковременного удержания в нажатом состоянии кнопки "ПУСК" (до 1 сек.), либо кнопки "Реверс" (до 3 сек.). Длительная работа двигателя в форсированном режиме недопустима из-за возможности его перегрева.
Заточка ножей и решеток
1 - Нож подрезной; 2 – Решетка; 3 – Нож двусторонний
Транспортировка
Машины должны транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машин необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Монтаж
Все работы по подсоединению машин к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Гарантийные обязательства
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
- Соблюдения всех требований "Руководства по эксплуатации" машины.
- Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
- Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
- Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
- Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
