Выпускаются с облицовкой из нержавеющей стали, в исполнении УХЛ4 по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 35°С. Выполнены в однофазном и трехфазном исполнении для включения в сеть переменного тока. Машины для измельчения мяса МИМ-80 и МИМ-80-01 оснащены функцией "Реверс", которая позволяет при наматывании жил освободить шнек без дополнительной разборки машин. Установленный червячный редуктор обеспечивает бесшумную, плавную и равномерную работу машин, улучшает их эксплуатационные свойства и увеличивает продолжительность работы. В процессе работы машин отпадает необходимость в проведении регулировок, а потребность в выполнении текущего ремонта значительно уменьшается.
Устройство и работа машин
Машины состоят из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двустороннего ножа, решетки, кольца упорного и ножа подрезного.

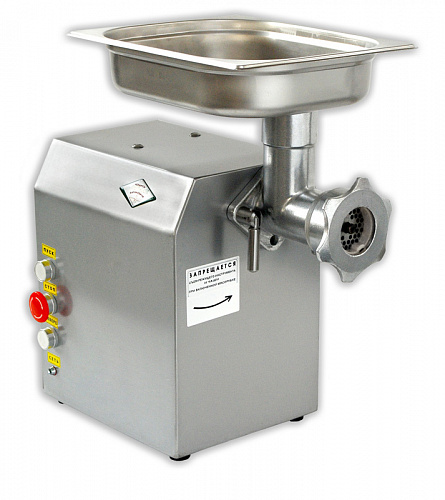

1- Толкач; 2 – Чаша с предохранителем; 3- Мясорубка.
Привод: 4-Вал приводной; 5- Редуктор; 6- Облицовка; 7 - Электродвигатель; 8- Амортизатор; 9- Арматура светосигнальная «Сеть»; 10- Кнопка «Реверс»; 11- Кнопка «Стоп»; 12- Кнопка «Пуск»; 13- Облицовка задняя; 14- Блок зажимов; 15- Зажим; 16- Кабельный ввод; 17- Зажим эквипотенциальный
Крепление корпуса, производится резьбовыми зажимами.
Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей машины.
Мясо или рыба очищается от костей, нарезается на кусочки массой не более 0,05 кг. С перерабатываемого продукта удаляются соединительные ткани, сухожилия.
Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачем к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.
Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетки вставляются в корпус мясорубки и удерживаются от проворачивания шпонкой.
Примечание: в машине однофазного исполнения для увеличения вращающего момента двигателя применено его форсированное включение. Двигатель вращается с большим моментом во время кратковременного удержания в нажатом состоянии кнопки "ПУСК" (до 1 сек.), либо кнопки "Реверс" (до 3 сек.). Длительная работа двигателя в форсированном режиме недопустима из-за возможности его перегрева.
Не допускается продолжительная работа мясорубки вхолостую (без загрузки продукта), т.к. при возникшем сухом трении зажатые ножи и решетки выходят из строя.
Заточка ножей и решеток
1 - Нож подрезной; 2 – Решетка; 3 – Нож двусторонний
Транспортировка
Машины должны транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машин необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Монтаж
Все работы по подсоединению машин к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 181-2009 "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Гарантийные обязательства
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
- Соблюдения всех требований "Руководства по эксплуатации" машины.
- Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
- Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
- Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
- Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
