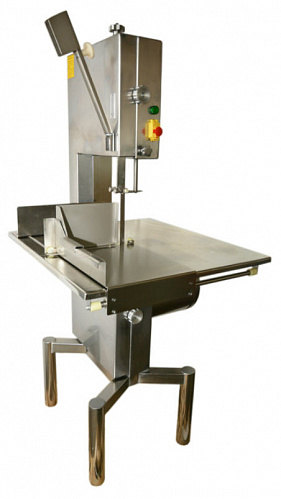

Пила ленточная для мясопродуктов ПЛМ-240 предназначена для быстрого распила охлажденного и замороженного мяса, а также мяса с костями или костей на порции различной величины.
Выпускается в исполнении УХЛ 4 по ГОСТ 15150-69.
Отличается надежностью, безопасностью и соответствием техническим регламентам Таможенного союза, простотой обслуживания и длительным сроком эксплуатации.
Пила ПЛМ-240 производится в соответствии с требованиями стандарта СТБ ISO 9001-2015, имеет Декларацию о соответствии ЕАС (Приложение).
Корпус выполнен из высококачественной нержавеющей стали, в напольном исполнении, на четырех регулируемых опорах, при помощи которых можно выставлять машину на неровной поверхности.
Максимальная высота реза - 300 мм, ширина реза - 280 мм, комплектуется устройством для разрезания последней порции продукта.
Стол пилы оснащен дополнительным подвижным откидным столом, при помощи которого можно нарезать охлажденное мясо.
Для удобной нарезки кусков нужной толщины на столе нанесена линейная шкала с градацией в 5 мм.
Устройство и работа пилы
Пила приводится в действие электродвигателем 21, на котором закреплены шкивы 9. Шкивы приводят в действие полотно ленточное 20. Натяжение полотна ленточного осуществляется путем вращения гайки 11. Распил продукта производится путем пропуска его через полотно ленточное 20. Ширину реза можно регулировать при помощи ограничителя 7. Для распила охлажденных продуктов можно использовать стол подвижный 5. Для разрезания последней порции продукта необходимо использовать устройство для разрезания последней порции продукта 6. Для удобства работы на пиле в зависимости от высоты распила продукта необходимо оптимально выставлять по высоте планку защитную 8 и фиксировать ее винтом 10. Запрещается использовать пилу без толкачика продукта 3, в случае, когда не используется стол подвижный.
1 - Корпус; 2 - Дверца; 3 - Толкачик; 4 - Стол; 5 - Стол подвижный; 6 - Устройство для разрезания последней порции продукта; 7 - Ограничитель; 8 – Планка защитная; 9 – Шкивы; 10 – Винт планки защитной; 11 – Гайка; 12 - Опора; 13 - Лоток; 14 - Кожух; 15 – Щиток электродвигателя; 16 - Крышка; 17 – Кулачок зажимной; 18 - Кнопка «Пуск-Стоп»; 19 – Устройство защиты (автоматический выключатель); 20 – Полотно ленточное; 21 - Электродвигатель; 22 – Устройство от сбега полотна пилы; 23 – Щетки
Транспортировка
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя всеми видами крытого транспорта в вертикальном положении, за исключением воздушного, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Подъем и перемещение пилы после распаковки производить при помощи грузозахватных приспособлений соответствующей грузоподъемности.
Монтаж
Место установки пилы должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать нормам, требованиям пожарной безопасности и техники безопасности. Должно исключать ее скольжение, опрокидывание, переворачивание при любом режиме работы.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", ТКП 181-2009 "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Гарантийные обязательства
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
- Соблюдения всех требований "Руководства по эксплуатации" машины.
- Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
- Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
- Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
- Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
