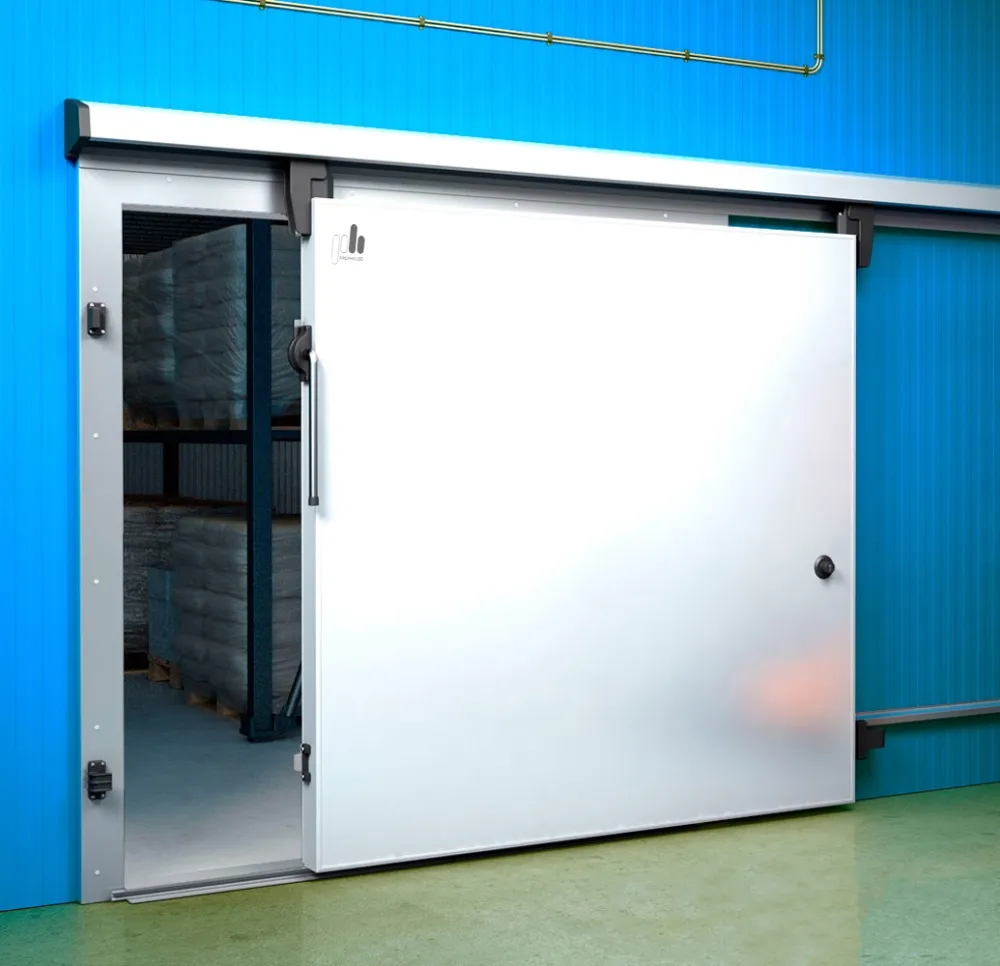

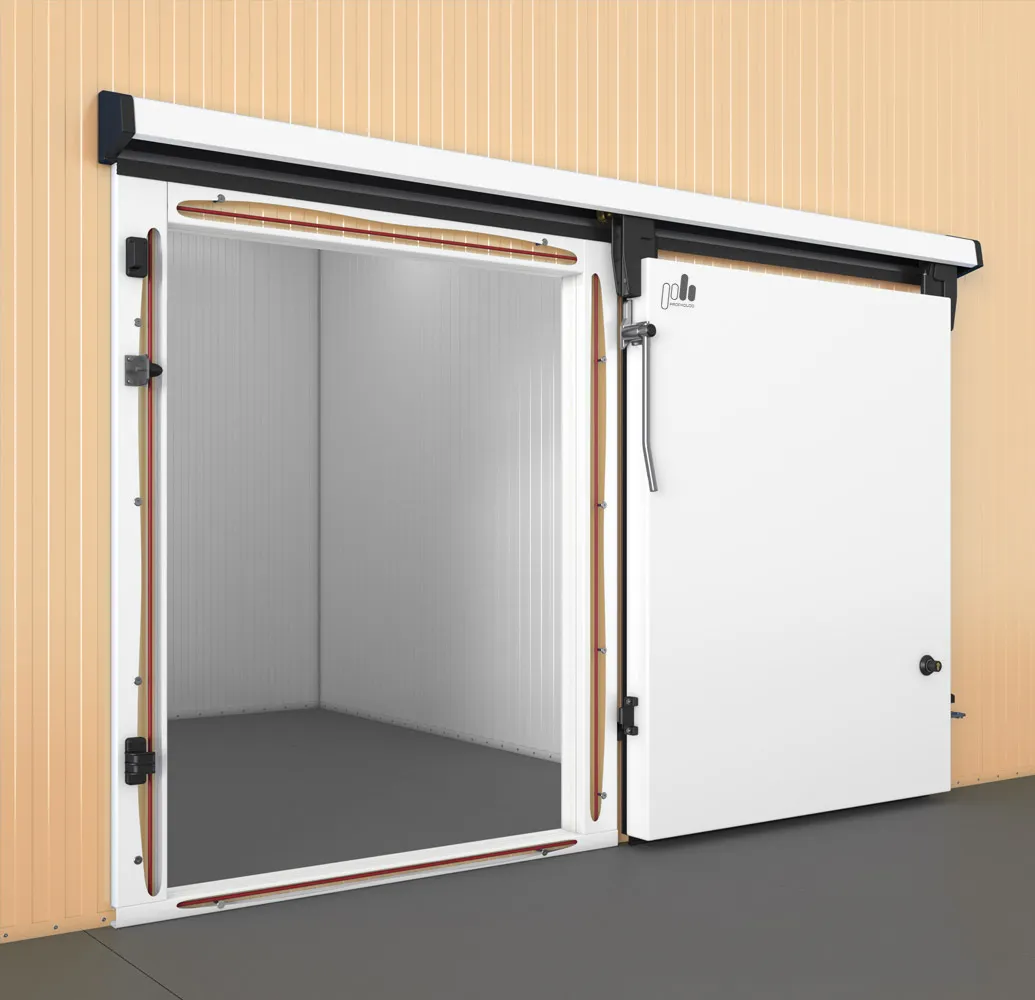

Назначение двери

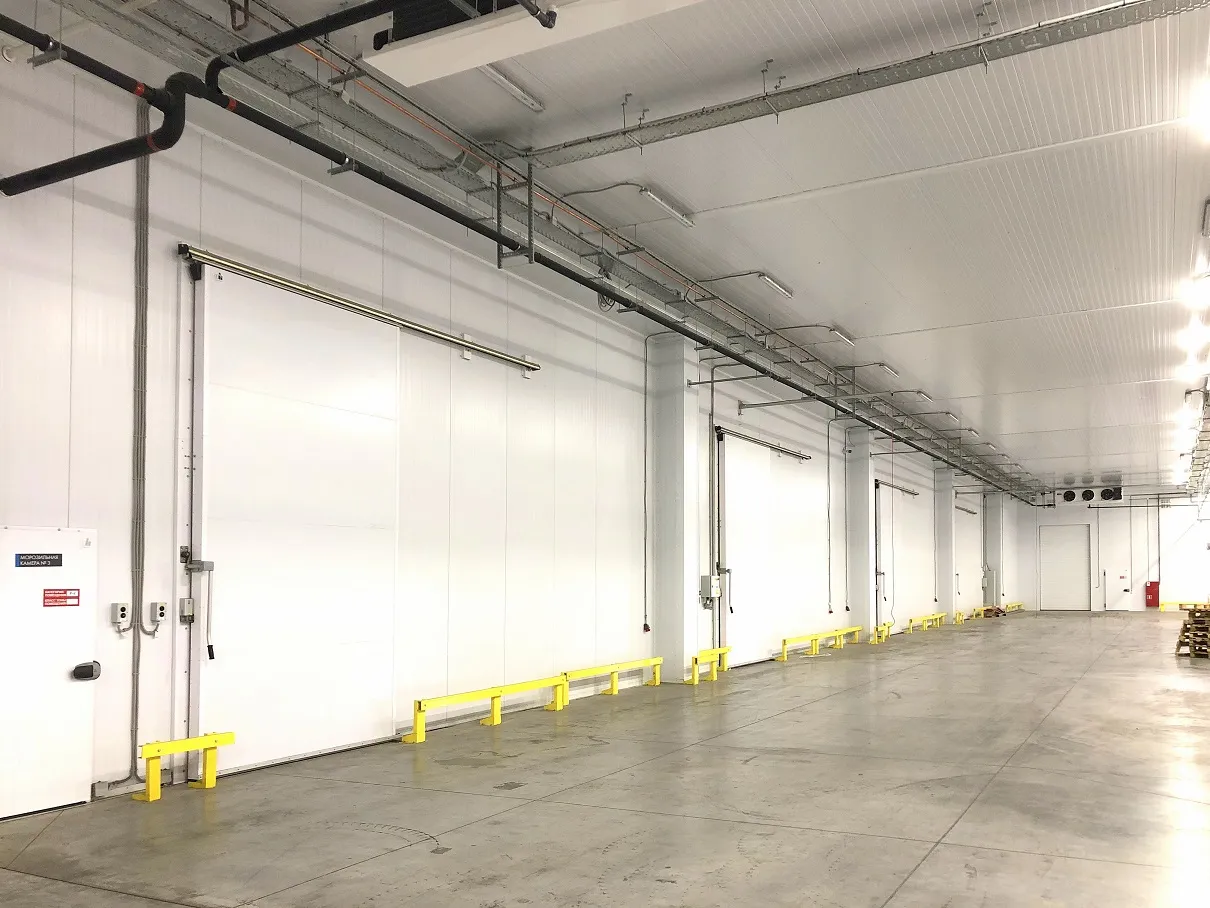

Откатные холодильные двери предназначены для эксплуатации в помещениях, требующих поддержания заданной температуры (средне- и низкотемпературных холодильных камерах, складах, терминалах). ОД ПрофХолод удобны в эксплуатации, существенно экономят пространство помещений.
Откатные двери используются:
- В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
- В холодильных камерах любого объема, складах, терминалах;
- В помещениях где применяется монорельс;
- Для стабилизации климатического режима в помещениях;
- В помещениях с отсутствием требований к гигиене.

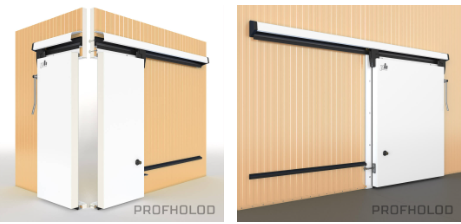

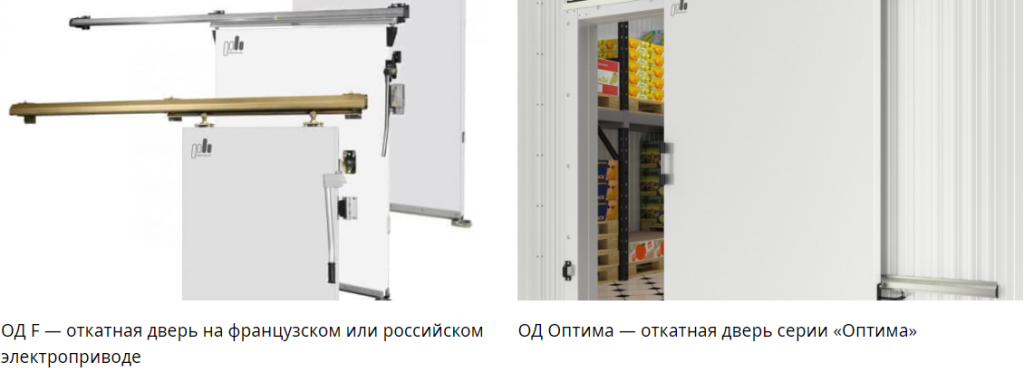

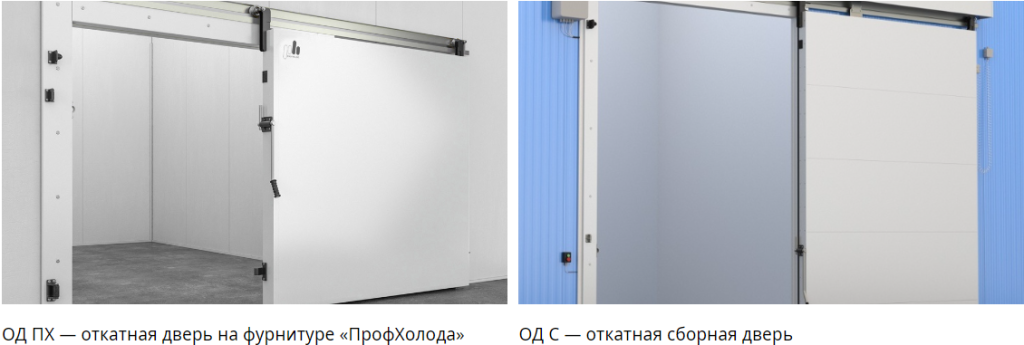

Варианты исполнения откатных дверей

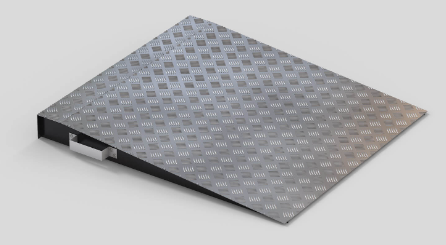

Откатная дверь с порогом и без порога
Откатная дверь средне или низкотемпературного исполнения
Конструкция двери
- Ролик 90 мм (латунь);
- Упор для откатной двери тяжелой серии;
- Наружная ручка-рычаг Fermod 3530;

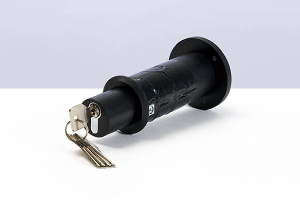

- Замок для откатной двери RAHRBACH телескопический;
- BOX A Ролик нижний Q08-3 сталь;
- Лист нержавеющей стали AISI 304.
Дверное полотно
Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан плотностью до 50 кг/м3.
Металлические торцы придают дверям дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.
В зависимости от степени агрессивности рабочей среды, возможно изготовление полотна откатной двери с таким видом металла:
- Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL
- Неокрашенная оцинкованная сталь
- Нержавеющая сталь Aisi 430 (для непищевых продуктов)
- Нержавеющая сталь Aisi 304 (для пищевых продуктов)
- Пищевая сталь с ламинированным покрытием Food Safe
Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.
Уплотнитель
Уплотнители для откатных дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой. Уплотнители в откатных дверях применяется внизу дверного полотна в безпороговом исполнении двери и по периметру полотна во всех случаях.
Дверная рама
Стандартная накладная рама изготавливается из листовой холоднокатаной стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.
Размеры металлической рамы зависят от размеров светового проёма:
- Ширина рамы = ширина светового проёма + 300мм;
- Высота рамы = высота светового проёма + 170 (беспороговое исполнение);
- Высота рамы = высота светового проёма + 150 + высота порога (пороговое исполнение).
Фурнитура
Откатные двери комплектуются
усиленной фурнитурой собственного производства «ПрофХолод»
фурнитурой испанских компаний «Киде», Kide, и «Колдтек», Coldtech
французской «Фермод», Fermod
немецкой «Райрбах», Rahrbach
Срок службы особо прочной фурнитуры «ПрофХолод» увеличен в 1,5 раза за счет модернизации элементов.

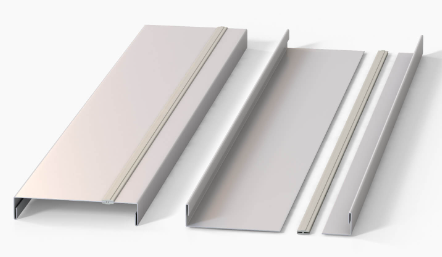

Направляющие профили для откатных холодильных дверей «ПрофХолод» выполнены из анодированного алюминия и рассчитаны на нагрузки до 200 кг. Система боковых направляющих ОД «ПрофХолод» расположена на стене, на сэндвич-панели, без крепления к полу. Благодаря такой конструкции в направляющие не попадают посторонние предметы — а значит, повышается надежность и долговечность механизмов. Ролики кронштейнов и комплекты упоров и захватов изготовлены из маслонаполненного полиамида, который обеспечивает постоянное самосмазывание механизма.
Одностворчатые откатные двери легкой серии по умолчанию комплектуются фурнитурой Kide или Coldtech: Box A, Box B или Box C, Box F, Box E, замком для откатной двери.
Одностворчатые откатные двери тяжелой серии комплектуются фурнитурой «ПрофХолод», фурнитурой Kide и Fermod: Box A, Box B или Box C, Box D, Box H (если дверь толще 150 мм), внутренней ручкой Fermod 3350, упором для откатной двери тяжелой серии и замком для откатной двери Kide.

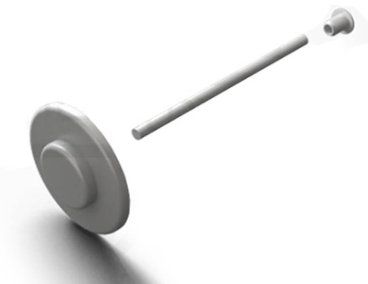

Гайка эриксона с шпилькой

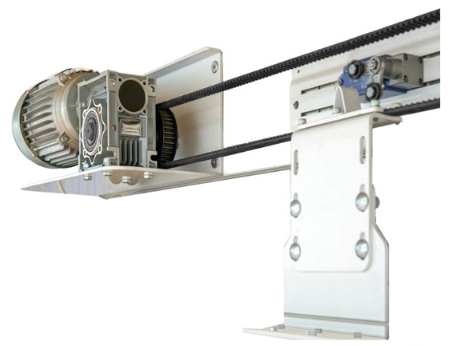

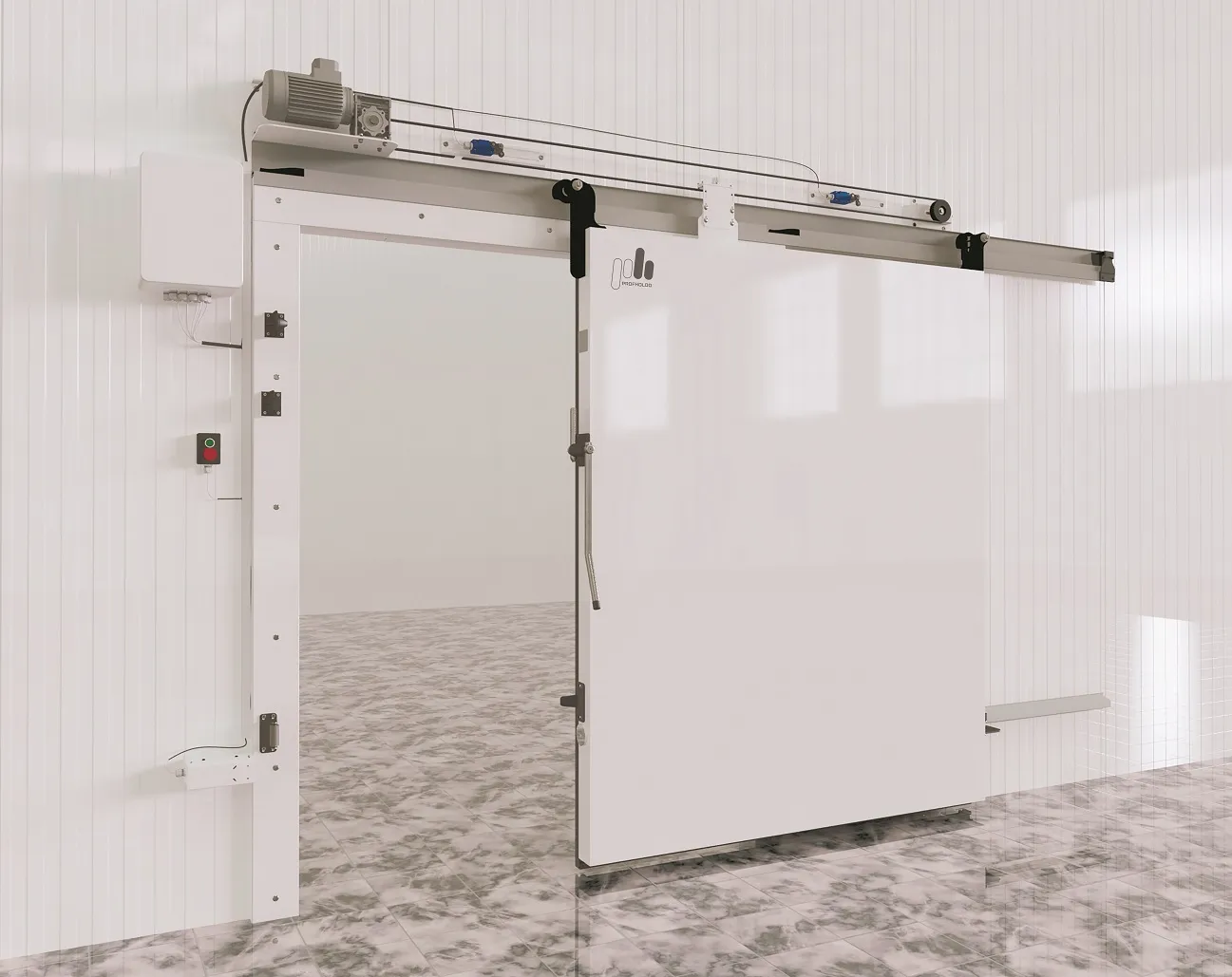

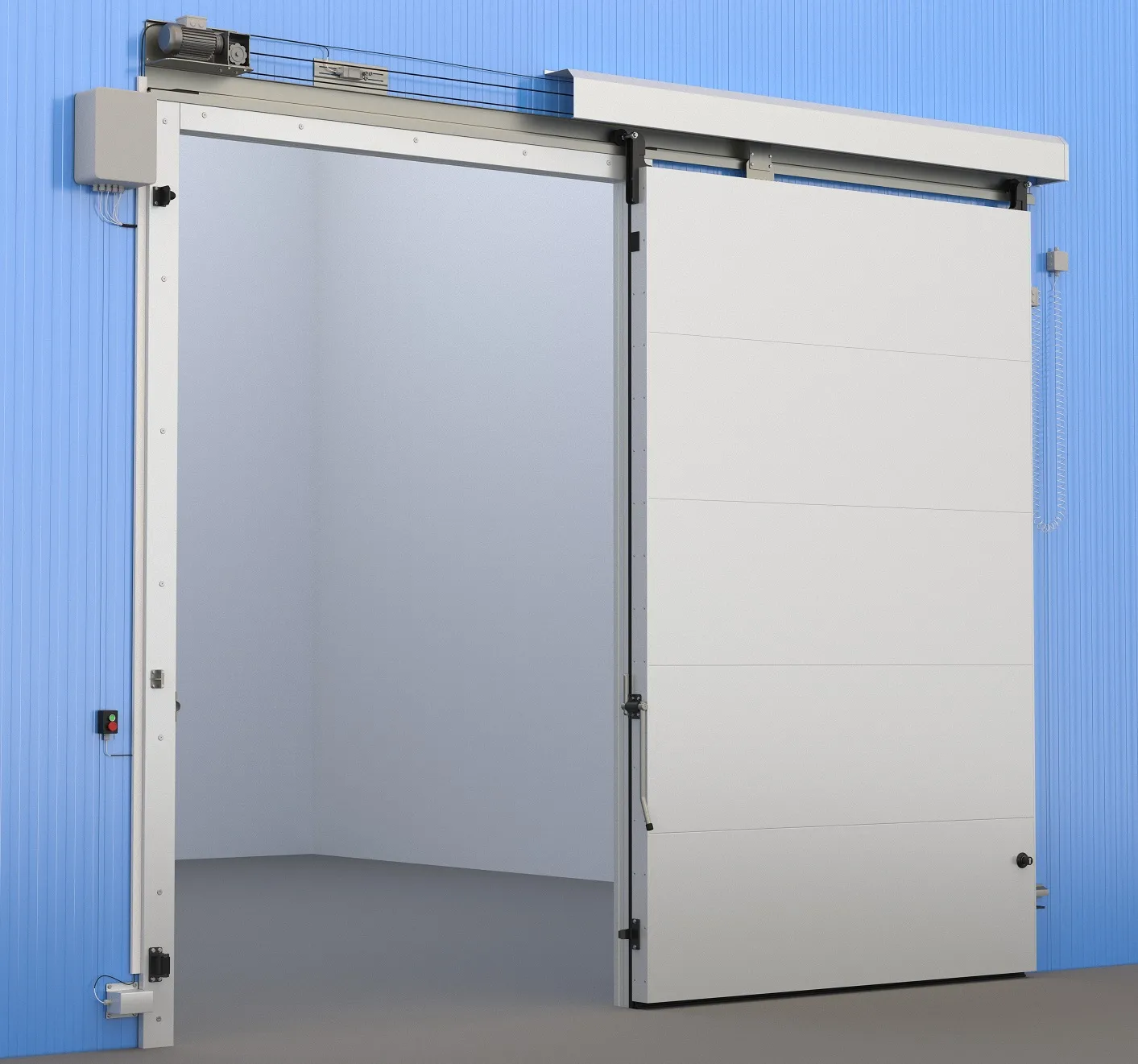

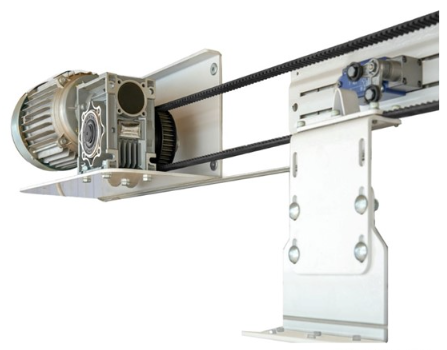

Электропривод «Дервет»
