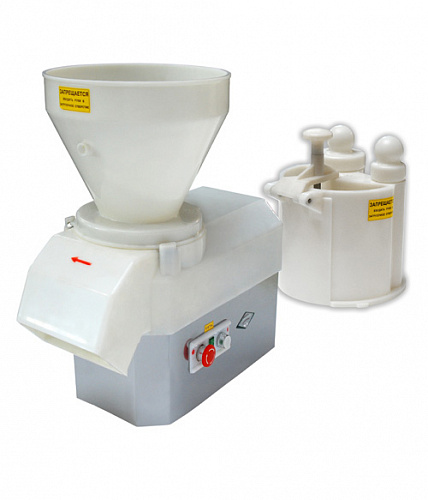

Машины протирочно-резательные МПР-350М-02 предназначены для протирки вареных продуктов (картофеля, свеклы, моркови, жидких каш, гороха, фасоли, яблок, творога и т.д.), нарезки сырых и вареных продуктов (картофеля, свеклы, моркови, лука, репы, брюквы, огурцов, томатов и т.д.) на частицы различной геометрической формы, тонкого измельчения картофеля, моркови, а также шинковки капусты.
Предназначены для эксплуатации на предприятиях общественного питания и малых предприятиях по переработке овощей.
Машины изготавливаются для работы при температуре от плюс 1 до плюс 35°С в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

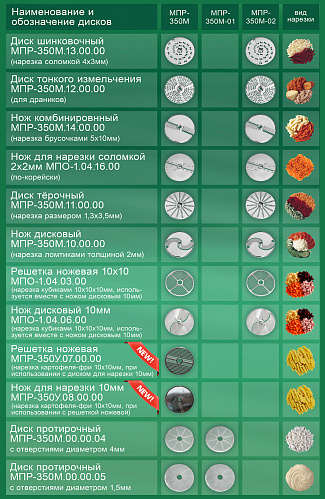

Выпускаются в трех вариантах исполнения:
- МПР-350М - для нарезки сырых и вареных, протирки вареных продуктов.
- МПР-350М-01 - для протирки вареных продуктов.
- МПР-350М-02 - для нарезки сырых и вареных продуктов.
Машины состоят из привода, вала и рабочей камеры. Привод включает в себя электродвигатель, шкивы и клиновой ремень.
1 – Приспособление для нарезки; 2 – Винт специальный; 3 – Сменные рабочие органы;
4 – Втулка; 5 – Гайка регулировочная; 6 – Контргайка; 7 – Сбрасыватель; 8 – Рабочая камера лотка; 9 – Панель;
10 - Электродвигатель; 11 – Болт натяжения; 12 – Плита подмоторная;
13,17 – Шкивы; 14 – Опора; 15 – Рама; 16 – Ремень клиновой (Z(0)-800 ГОСТ 1284.1-89);
18,24 – Крышки; 19 – Вал; 20 – Подшипники (206 ГОСТ 8338-75); 21 – Стакан; 22 – Манжета;
23 – Отражатель; 25 – Гайка; 26 - Щиток; В – Рабочий зазор

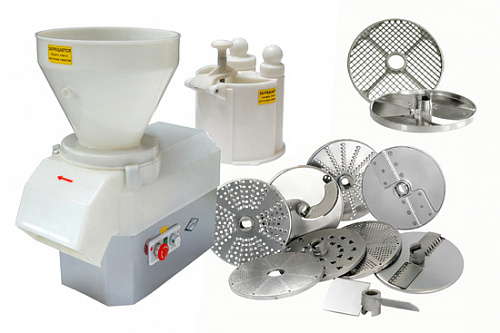

Для измельчения сырых и вареных продуктов необходимо установить на вал один из сменных рабочих органов. Приспособление для нарезки устанавливается на рабочую камеру. Перерабатываемый продукт подается в одно из окон приспособления для нарезки и проталкивается толкателями в зону резания.
1 - Корпус; 2 – Толкатель серповидный; 3,4 – Толкатели цилиндрические; 5 – Кронштейн
Для протирки вареных продуктов необходимо установить на вал диск протирочный, затем ротор лопастной. Приспособление для протирки устанавливается на рабочую камеру.
1 - Корпус; 2 – Предохранитель; 3 – Ось; 4 – Втулка
Овощи и картофель вымыть, очистить от кожуры и удалить глазки. Кочан капусты очистить от грязных листьев, вырезать кочерыгу, а затем порезать на части.
Картофель должен подаваться на протирку очищенным от кожуры, без глазков, сваренным, без отвара, согласно рецептуре предприятий питания. Температура протираемого картофеля должна быть от плюс 85 до плюс 90 0С.
Крупы и бобовые подаются на протирку сваренными в виде жидких каш. Творог протирается без предварительной обработки. Яблоки подаются на протирку предварительно промытыми и очищенными от сердцевины, печеными или вареными. Морковь и свекла подаются на протирку сваренными, очищенными от кожуры и измельченными на диске терочном.
Протертые овощи и творог должны представлять собой однородную массу без комочков. Протертое картофельное пюре должно быть однородным, не вязким, без комочков. Картофель не должен остывать ниже плюс 800С.
При протирке жидких каш оболочка зерен должна оставаться на протирочном диске. Во избежание попадания мезги в протертую массу, необходимо периодически очищать диск.
Транспортировка
Машина должна транспортироваться от места получения до места установки и монтажа в упаковке предприятия-изготовителя. После распаковки машины необходимо проверить комплектность поставки согласно п 1.3 Руководства по эксплуатации.
Монтаж
Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при ее эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности, техники безопасности и монтажной схемы.
Все работы по подсоединению машины к электрической сети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: "Правилами устройства электроустановок", "Правилами технической эксплуатации электроустановок потребителей", "Межотраслевыми правилами по охране труда", либо в соответствии с аналогичными действующими нормативными документами страны-импортера.
Гарантийные обязательства
Гарантийный срок - 24 месяца, исчисляется со дня ввода машины в эксплуатацию, но не позднее 6 месяцев со дня приобретения машины.
Предприятие-изготовитель в период гарантийного срока устраняет отказы и неисправности в работе оборудования только при условии:
- Соблюдения всех требований "Руководства по эксплуатации" машины.
- Монтаж и ввод в эксплуатацию произведен специалистами сервисного центра, либо специалистами другой организации с письменного разрешения предприятия-изготовителя.
- Передачи (пересылки) предприятию-изготовителю копии оформленного в полном объеме "Акта ввода оборудования в эксплуатацию" в течение 10 дней со дня ввода машины в эксплуатацию для постановки оборудования на гарантийный учет.
- Проведение ежемесячного технического обслуживания согласно "Руководства по эксплуатации".
- Передачи (пересылки) предприятию-изготовителю оформленного в полном объеме "Акта-рекламации".
Работы по ежемесячному техническому обслуживанию, в соответствии с требованиями "Руководства по эксплуатации", не являются работами по гарантии и производятся за счет потребителя специализированными организациями по предварительно заключенному договору между ними.
При нарушении хотя бы одного из вышеуказанных пунктов предприятие-изготовитель снимает с себя гарантийные обязательства.
Примечание: оформленные "Акт ввода оборудования в эксплуатацию" и "Акт-рекламация" должны быть заверены печатью потребителя и предприятия, производящего ввод в эксплуатацию или ремонт и техническое обслуживание.
