Откатные холодильные двери (ОД80) 1200

от 1.220,34Br

Рубрика:

Описание

Откатные холодильные двери (ОД ПХ) «ПрофХолод»

Характеристики

  • Толщина дверного полотна: 80, 100, 120, 150 мм
  • Наполнитель: высококачественный жесткий пенополиуретан (PUR) плотностью до 50 кг/м³ от немецкого производителя Dow Chemiсal
  • Высота проема: до 3000 мм
  • Ширина проема: до 3000 мм

Назначение холодильных дверей

Откатные двери используются:

  • В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
  • В холодильных камерах любого объема, складах, терминалах;
  • В помещениях, где применяется монорельс;
  • Для стабилизации климатического режима.

Варианты исполнения:

  • с порогом / без порога
  • правого / левого открывания
  • средне или низкотемпературного исполнения

Описание откатной двери на фурнитуре «Профхолод»

В 2018 году департамент технических решений и новых разработок представил холодильную дверь с надежной фурнитурой «ПрофХолод». Срок эксплуатации деталей увеличен в 1,5 раза за счет модернизации элементов и использования более прочных материалов.

Фурнитура разработана на основе анализа слабых сторон ручек и кронштейнов европейских производителей и опыта эксплуатации откатных дверей в России.

Материалы, из которых производятся ролики, кронштейны, ручки и упоры «ПрофХолод», гарантируют прочность и долговечность.

Фурнитура окрашивается порошковой краской, которая обеспечивает стойкость к ударам и коррозии.

Теплоизоляция

Теплоизоляция дверей обеспечивается за счет наполнителя: высококачественного жесткого пенополиуретана теплопроводностью 0,022 Вт/м*К немецкого производителя Dow Chemiсal.

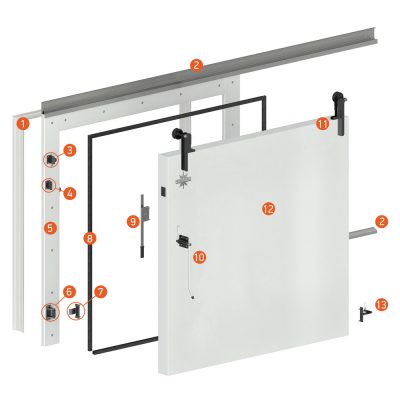

  1. Обрамление светового проема (опция),
  2. Направляющие профили из анодированного алюминия,
  3. Отбойник с резиновым демпфером,
  4. Упор для внешней ручки-рычага,
  5. Рама накладная металлическая,
  6. Упор нижний направляющий Q08-4 ПХ,
  7. Захват нижний направляющий Q08-16 ПХ,
  8. Уплотнитель «Фермод» (Fermod) 8511,
  9. Внутренняя ручка-рычаг 3540 ПХ,
  10. Внешняя ручка-рычаг 3500 ПХ,
  11. Кронштейны верхние: левый (Q08-1 ПХ), и правый (Q08-2 ПХ),
  12. Дверное полотно,
  13. Кронштейн нижний Q08-3 ПХ.



Внутренняя ручка-рычаг 3540 ПХ и внешняя ручка-рычаг 3500 ПХ

Конструкция внутренней и внешней ручек-рычагов «ПрофХолода» устраняет присущую ручкам других производителей проблему с длиной хода толкателя.

Особенности ручек:
• ход толкателя ручки для дверей тяжелой серии — до 70 мм. Такая длина хода позволяет выталкивать дверь из посадочного желоба без дополнительных физических усилий,
• ручки имеют повышенную прочность: выполняются целиком из стали с последующим цинкованием и покрытием порошковой краской.

Кронштейны верхний левый Q08-1 ПХ и правый Q08-2 ПХ с латунными или пластиковыми роликами

Кронштейны разработаны специально для откатных дверей и позволяют регулировать ход двери после монтажа. В стандартной комплектации применяются пластиковые ролики, которые выдерживают эксплуатацию дверей массой до 200 кг.

Для увеличения срока эксплуатации дверей «ПрофХолод» предлагает установить латунные ролики повышенной прочности.

Конструкция верхних кронштейнов «ПрофХолод» обеспечивает регулировку в двух плоскостях. Регулировка облегчает настройку после монтажа для корректной работы двери.

BOX A кронштейн нижний Q08-3 ПХ

Кронштейн повышенной прочности изготавливается из стали толщиной 8 мм и рассчитан на активную эксплуатацию ролика при открытии и закрытии двери.

Ролик кронштейна изготовлен из маслонаполненного полиамида, который обеспечивает непрерывное самосмазывание механизма. За счет снижения износа срок службы деталей повышается в 1,5 раза.

Ролик передвигается в одной вертикальной плоскости с верхним кронштейном. В паре они плотно прижимают уплотнитель к раме.

Упор Q08-4 ПХ и захват Q08-16 ПХ

Комплект упора с захватом обеспечивает надежную фиксацию за счет волнообразного изгиба. Изгиб помогает свободно и надежно фиксировать упор в захвате и обеспечивает плотное прилегание уплотнителя со стороны ручки.

Внутри захвата расположен подвижный ролик из маслонаполненного полиамида, который защищает конструкцию упора от истирания

Тип двери (XX-толщина панели)Ширина
проема
Высота
проема
Ширина
полотна
Высота полотна
С порогомБез порога
ОД 1200 1800 ХХ12001800130019001815
ОД 1200 2000 ХХ12002000130021002015
ОД 1200 2200 ХХ12002200130023002215
ОД 1200 2400 ХХ12002400130025002415
ОД 1200 2600 ХХ12002600130027002615
ОД 1200 2800 ХХ12002800130029002815
ОД 1200 3000 ХХ12003000130031003015

Холодильные двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:

  1. Обрамление дверного проема

    Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и «стыковочного» пластикового профиля

    Обрамление дверного проема в сэндвич панели
  2. Обогреваемый порог

    Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях, для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40Вт.

    Усиленный обогреваемый порог для безпороговой двери
  3. ПЭН обогрева металлической рамы (для НИЗКОтемпературных камер, ниже 0°С). Краткое наименование: Н

    ПЭН устанавливается по периметру дверной рамы, для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40Вт на м.

    ПЭН для обогрева дверной рамы 40Вт на м/п
  4. ПЭН обогрева уплотнителя двери (для НИЗКОтемпературных камер, ниже -25°С, шокер). Краткое наименование: ПЭН Р

    ПЭН устанавливается во внутренний контур уплотнителя дверного полотна, в дверях устанавливаемых в камерах шоковой заморозки. Мощность ПЭНа 20Вт на м.

    ПЭН для обогрева уплотнителя дверного полотна 20Вт на м/п
  5. Комплект крепления дверной рамы к сэндвич панели с проёмом. Краткое наименование: КРС

    Гайка эриксона с шпилькой
  6. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК
  7. Дверная рама и полотно двери с нержавеющей стали

    Предлагается на выбор два вида нержавеющей стали: AISI 304 (для пищевых продуктов) и AISI 430 (для непищевых продуктов)

    Откатная дверь из нержавеющей стали
  8. Окно в полотне двери

    Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

  9. Обустройство рамы под монорельс

    Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ завеса по размеру проема.

  10. Отбойники на полотно двери

    Компания Профхолод предлагает несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см.

    • AISI 304 нерж. металл 2 мм;
    • AISI 430 нерж. металл 2 мм;
    • АБС пластик 4 мм;
    • Рифлёный металл «Квинтет» 1.5 мм
  11. Пандус

    Производятся пандусы двух типов стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. Так же в безпороговых, низкотемпературных дверях, в пандус монтируется ПЭН 40Вт, для предотвращения промерзания нижнего уплотнителя к снованию пандуса.

    • Стандартная глубина пандуса: 1000 мм
    • Ширина: от 800 до 2500 мм
    • Высота: от 50 до 200
    • Основа пандуса: окрашенная сталь 2 мм
    • Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
    • Нагрузка: 300 кг.

    Пандус накладной с ручками для переноса
  12. Электрический привод FERMOD KIT 5010

    Электрический привод FERMOD KIT 5010

Детали

Бренд

ПрофХолод

t, режим

Низкотемпературные, Среднетемпературные

Порог

Есть, Нет

Дверь

Откатная

Толщина дверного полотна

80, 100, 120, 150

Ширина проема

1200

Высота проема

1800, 2000, 2200, 2400, 2600, 2800, 3000
