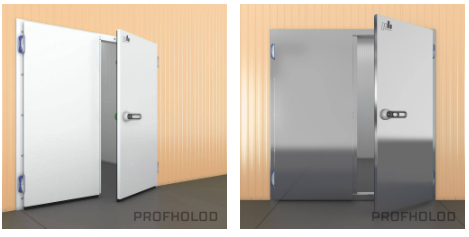

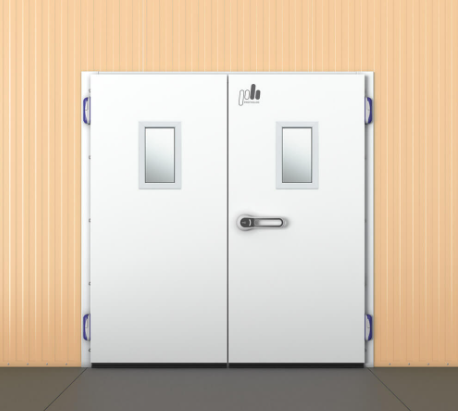

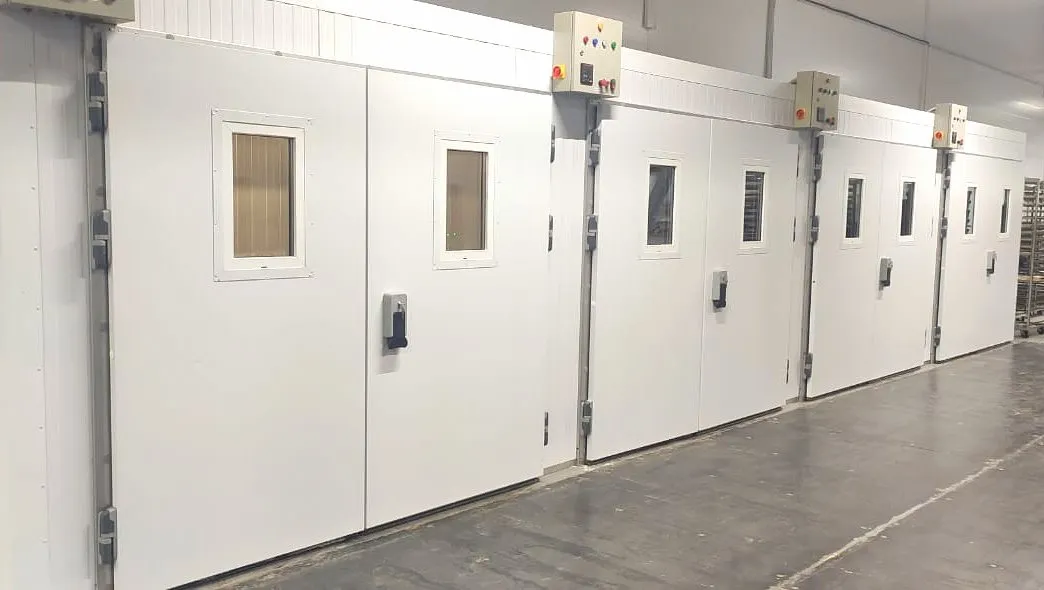

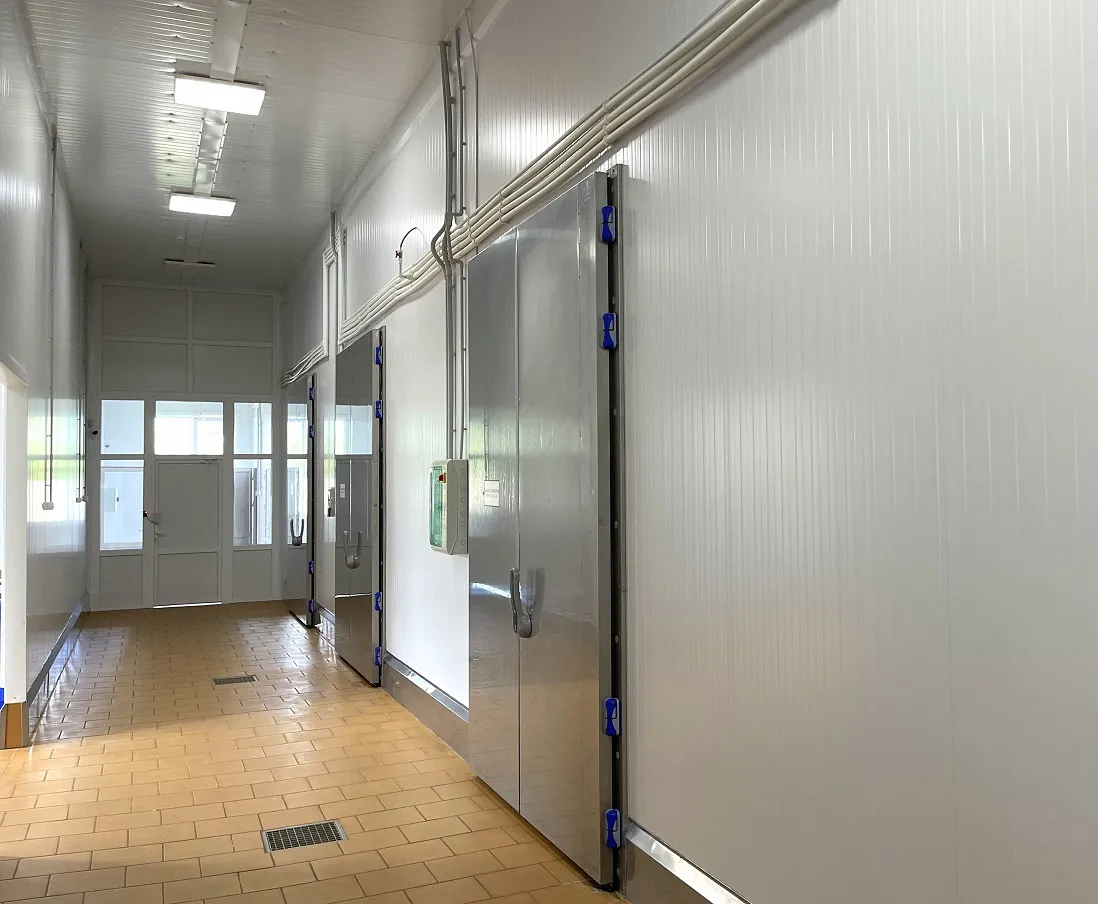

Распашные двустворчатые холодильные двери (РДД)

Размеры двери

Толщина дверного полотна: 80 мм, 100 мм, 120 мм, 150 мм.
Высота светового проема: до 2400 мм в серии «К» и до 3000 мм в «R» серии.
Ширина светового проема: до 2400 мм в серии «К» и до 2800 в серии «R».

Описание

Назначение двери

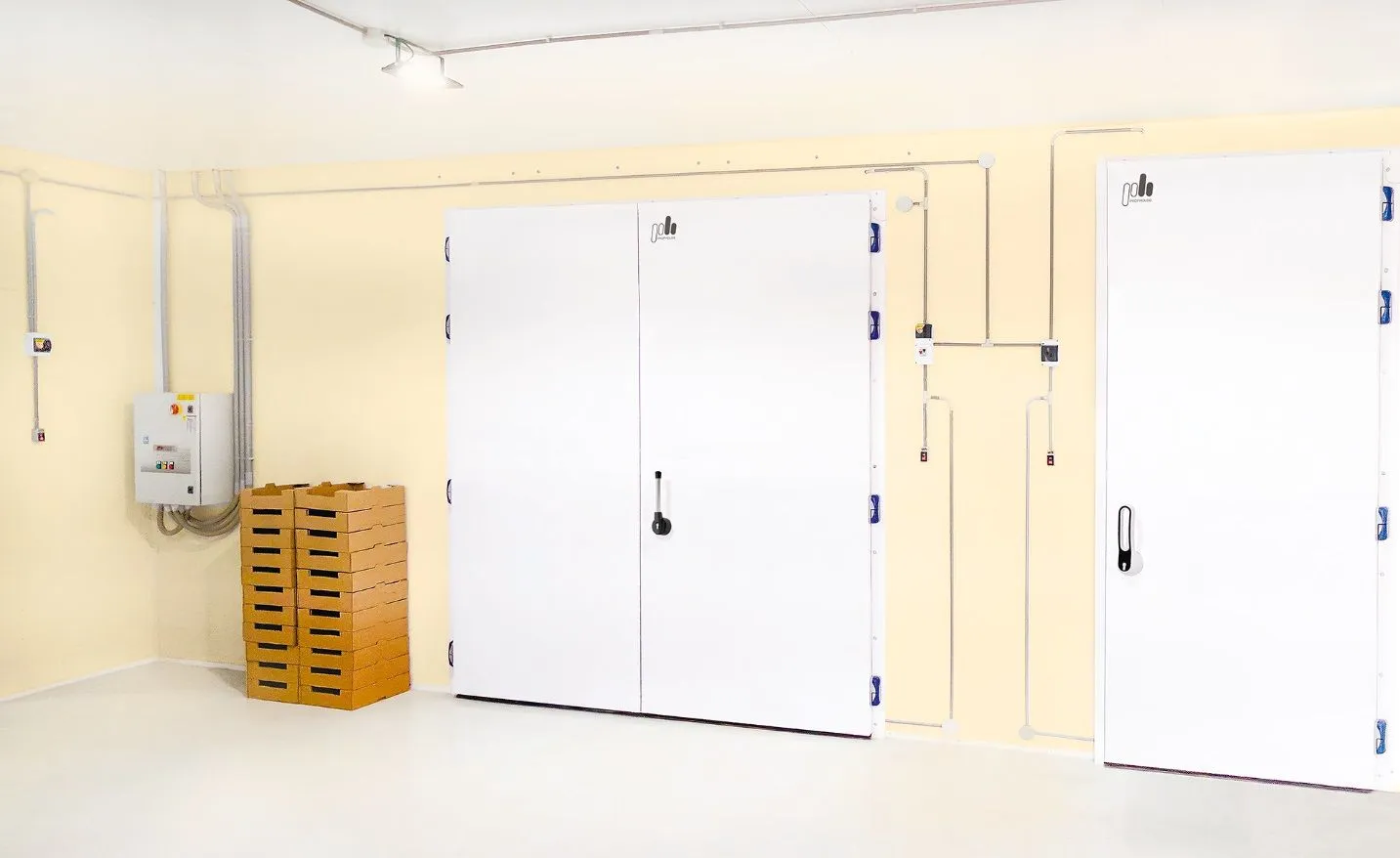

Распашные двустворчатые двери используются при ширине дверного проёма больше чем 1400 мм, что является важным для холодильных камер, рассчитанных на хранение и заморозку крупногабаритной продукции. Особенностью двери является то, что при открытой одной створке, она может использоваться, как обычная РДО дверь, для ручного переноса грузов, при открытых двух створках можно перевозить габаритные грузы на тележках. Двери РДД производства Профхолод имеют следующее применение:

  • Промышленные средне- и низкотемпературные холодильные камеры;
  • Холодильные склады;
  • Помещения, требующие поддержания повышенной температуры;
  • В помещения для хранения габаритной тары и продукции;
  • Помещениях с высокой проходимостью;
  • Помещениях где используется ручная переноска груза;
  • В условиях влажности 80% и температуры от -35…+45°С, с небольшой продолжительностью влажности;
  • Используется в помещениях где перевозка грузов осуществляется с помощью тележек;
  • В местах отсутствия пыли, песка, и прочих сыпучих материалов.

Варианты исполнения холодильной двустворчатой двери

Двустворчатые холодильные двери с порогом / без порога

В решениях без порога на полотно двери снизу прикрепляется уплотнитель 15948 EPDM. В без пороговой камере низкотемпературного и шокового режима, рекомендуется добавлять опцию — утепленный порог из нержавейки.

Двустворчатая холодильная дверь с левой или правой створкой открывания, по умолчанию открывающаяся створка — правая.

Обе створки дверь могут быть произведены по заказу заказчика и иметь разную ширину полотна при условии, что минимальная ширина створки может быть не меньше 550 мм, по умолчанию ставятся две одиниковые по ширине створки.

Холодильные двери средне и низкотемпературного исполнения (см. пункт — температурный режим)

Размеры двери

Толщина дверного полотна: 80 мм, 100 мм, 120 мм, 150 мм.
Высота светового проема: до 2400 мм в серии «К» и до 3000 мм в «R» серии.
Ширина светового проема: до 2400 мм в серии «К» и до 2800 в серии «R».

Размеры дверей для двустворчатой двери стандартного ряда приведены в таблице

Тип двери Ширина
проема
Высота
проема
Ширина
полотна
Высота полотна
С порогом Без порога
РДД 1200 1900 ХХ 1200 1900 1300 2000 1915
РДД 1200 2000 ХХ 1200 2000 1300 2100 2015
РДД 1200 2100 ХХ 1200 2100 1300 2200 2115
РДД 1200 2200 ХХ 1200 2200 1300 2300 2215
РДД 1200 2300 ХХ 1200 2300 1300 2400 2315
РДД 1200 2400 ХХ 1200 2400 1300 2500 2415
РДД 1400 1800 ХХ 1400 1800 1500 1900 1815
РДД 1400 1900 ХХ 1400 1900 1500 2000 1915
РДД 1400 2000 ХХ 1400 2000 1500 2100 2015
РДД 1400 2100 ХХ 1400 2100 1500 2200 2115
РДД 1400 2200 ХХ 1400 2200 1500 2300 2215
РДД 1400 2300 ХХ 1400 2300 1500 2400 2315
РДД 1400 2400 ХХ 1400 2400 1500 2500 2415
РДД 1600 1800 ХХ 1600 1800 1700 1900 1815
РДД 1600 1900 ХХ 1600 1900 1700 2000 1915
РДД 1600 2000 ХХ 1600 2000 1700 2100 2015
РДД 1600 2100 ХХ 1600 2100 1700 2200 2115
РДД 1600 2200 ХХ 1600 2200 1700 2300 2215
РДД 1600 2300 ХХ 1600 2300 1700 2400 2315
РДД 1600 2400 ХХ 1600 2400 1700 2500 2415
РДД 1800 1800 ХХ 1800 1900 1900 2000 1915
РДД 1800 1900 ХХ 1800 1900 1900 2000 1915
РДД 1800 2000 ХХ 1800 2000 1900 2100 2015
РДД 1800 2100 ХХ 1800 2100 1900 2200 2115
РДД 1800 2200 ХХ 1800 2200 1900 2300 2215
РДД 1800 2300 ХХ 1800 2300 1900 2400 2315
РДД 1800 2400 ХХ 1800 2400 1900 2500 2415
РДД 2000 1800 ХХ 2000 1800 2100 1900 1815
РДД 2000 1900 ХХ 2000 1900 2100 2000 1915
РДД 2000 2000 ХХ 2000 2000 2100 2100 2015
РДД 2000 2100 ХХ 2000 2100 2100 2200 2115
РДД 2000 2200 ХХ 2000 2200 2100 2300 2215
РДД 2000 2300 ХХ 2000 2300 2100 2400 2315
РДД 2000 2400 ХХ 2000 2400 2100 2500 2415
РДД 2200 1800 ХХ 2200 1800 2300 1900 1815
РДД 2200 1900 ХХ 2200 1900 2300 2000 1915
РДД 2200 2000 ХХ 2200 2000 2300 2100 2015
РДД 2200 2100 ХХ 2200 2100 2300 2200 2115
РДД 2200 2200 ХХ 2200 2200 2300 2300 2215
РДД 2200 2300 ХХ 2200 2300 2300 2400 2315
РДД 2200 2400 ХХ 2200 2400 2300 2500 2415
РДД 2400 1800 ХХ 2400 1800 2500 1900 1815
РДД 2400 1900 ХХ 2400 1900 2500 2000 1915
РДД 2400 2000 ХХ 2400 2000 2500 2100 2015
РДД 2400 2100 ХХ 2400 2100 2500 2200 2115
РДД 2400 2200 ХХ 2400 2200 2500 2300 2215
РДД 2400 2300 ХХ 2400 2300 2500 2400 2315
РДД 2400 2400 ХХ 2400 2400 2500 2500 2415

Температурный режим

Для холодильных камер с температурным режимом до 0˚C (среднетемпературный) можно использовать дверь без дополнительных обогревателей (ПЭН). Рекомендуемая толщина полотна двери – 80 мм.

Для морозильных камер с температурным режимом от 0˚C до -20˚C рекомендуется использовать двери с толщиной полотна 100 мм, а также дополнительные обогревающие приспособления (пэн), для обогрева рамы. Для обогрева без пороговых дверей так же используется опция — утепленный порог из нержавейки. В низкотемпературных камерах дополнительный ПЭН вставляется так же и в среднюю створку двустворчатой двери.

Для камер шоковой заморозки с температурным режимом от -20˚C до -85˚C толщина дверей должна быть более 100 мм. Дверь должна быть оборудованная ПЭНом обогрева металлической рамы и рекомендовано ставить ПЭН обогрева уплотнителя двери как дополнительную опцию, в без пороговых дверей в пол устанавливается утепленный порог из нержавейки.

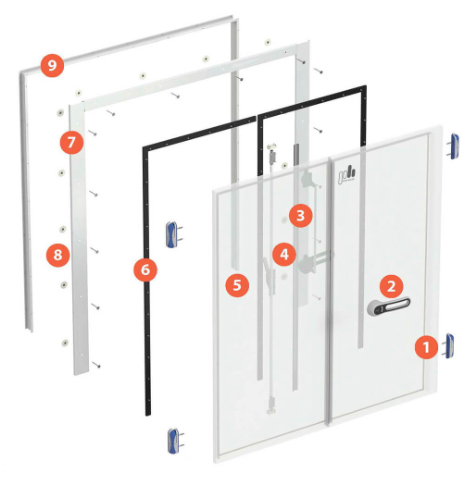

Конструкция двери

  1. Обрамление дверного проема, толщина 0,5 мм, RAL 9003 (доп. опция);
  2. Дверная рама металлическая толщиной 2 мм с порошковым покрытием шагрень RAL 9003;
  3. Двухконтурный резиновый уплотнитель по периметру дверного полотна;
  4. Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003;
  5. Внутренняя ручка замка Rahrbach 7501;
  6. Дополнительный запор замка Rahrbach;
  7. Внешняя ручка замка Rahrbach 7501;
  8. Петли Rahrbach 7514;
  9. Шпингалет.

Дверное полотно

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан производства R&D центра Профхолод. Плотность пены до 50 кг/м3.

Варианты исполнения покрытия:

  • Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL;
  • Неокрашенная оцинкованная сталь;
  • Нержавеющая сталь Aisi 430 (для непищевых продуктов);
  • Нержавеющая сталь Aisi 304 (для пищевых продуктов);
  • Сталь с органическим покрытием для применения в с сельскохозяйственных объектах Granit Farm;
  • Пищевая сталь с ламинированным покрытием Food Safe.

Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.

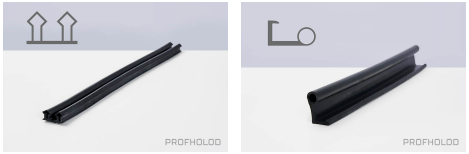

Уплотнитель

Уплотнители для дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой.

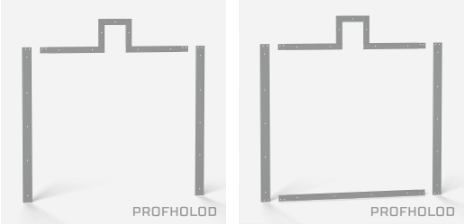

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

  • Ширина рамы = ширина светового проёма + 240 мм
  • Высота рамы = высота светового проёма + 120 + высота порога

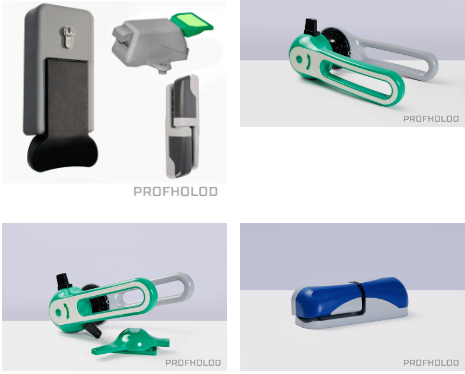

Фурнитура

В качестве фурнитуры двустворчатой двери ПрофХолод предлагаются 2 варианта:

Двери серии K:

Петли MTH (Италия), замок MTH (Италия). Внутренняя створка фиксируется шпингалетами из гальванизированного металла.

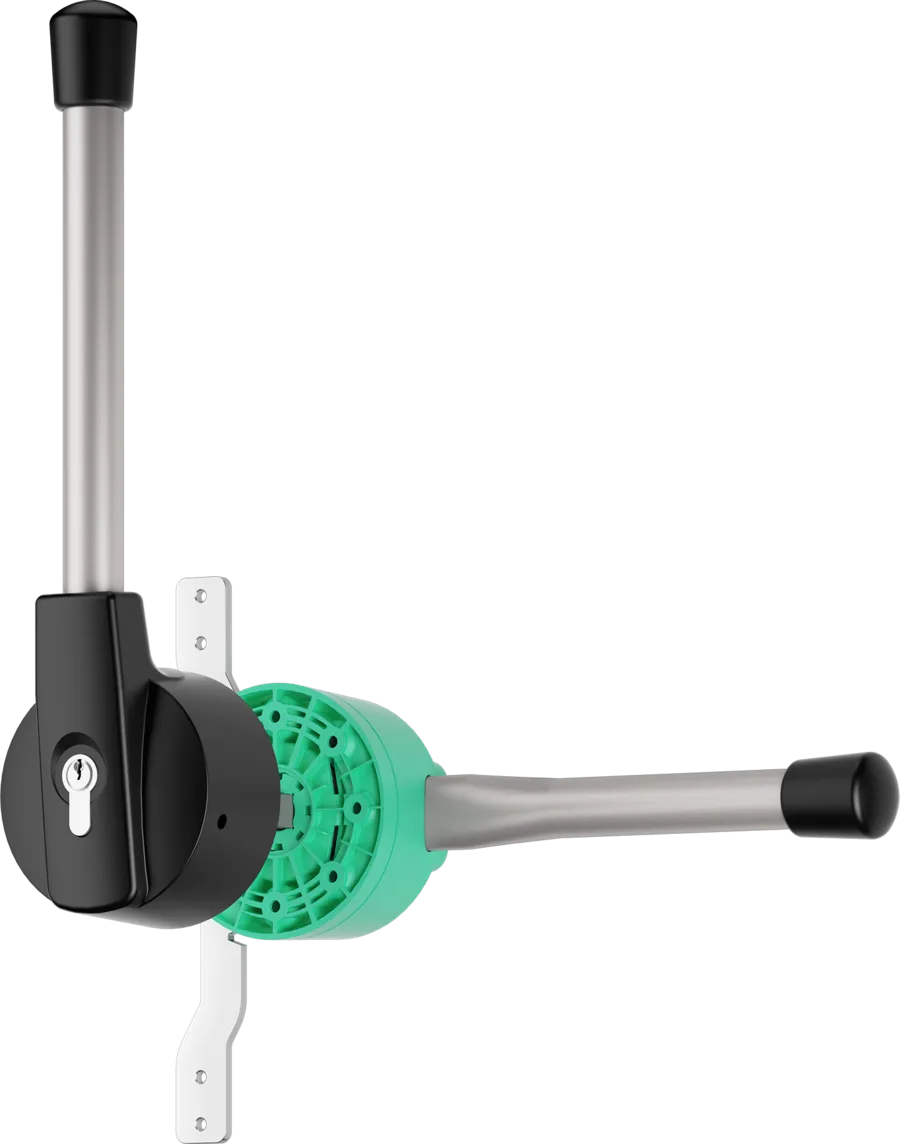

Двери серии R:

Петли и поворотная ручка Rahrbach (Германия). Двери высотой свыше 2400 мм комплектуются дополнительными запорами.

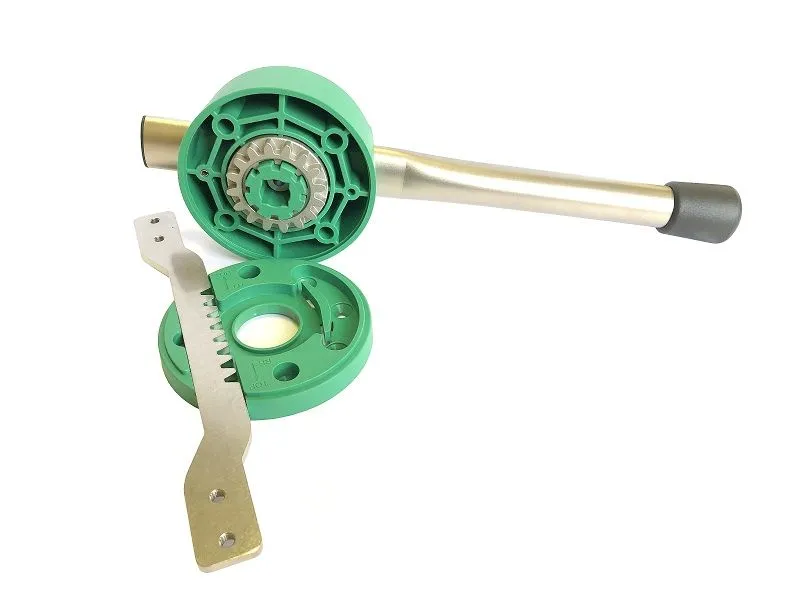

Замки изготовлены из морозоустойчивых композитных материалов. В соответствии с европейскими требованиями безопасности все замки имеют антиблокировочное устройство, позволяющее открывать дверь изнутри при случайном запирании.

Дверные петли изготовлены из композитных материалов и имеют возможность регулировки в трех плоскостях (3D). Оси петель выполнены из нержавеющей стали. Благодаря встроенной системе лифта, петли приподнимают дверь при открывании, а при закрывании обеспечивают доводку и плотное прилегание.

Дополнительная информация

Маркировка дверей (краткое наименование)

РДД Распашная дверь двустворчатая
РДД R Распашная дверь двустворчатая Серия R (фурнитура RahrBach, Германия)
Н Низкотемпературная дверь для морозильных камер
С Среднетемпературная дверь для холодильных камер



Опции для двустворчатой распашной двери (РДД)

Холодильные двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:

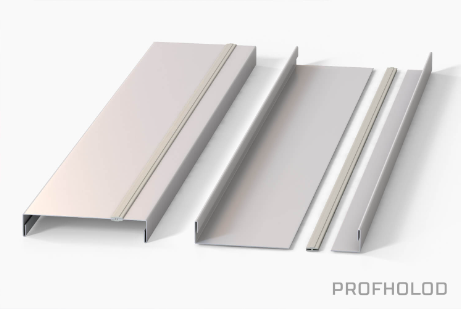

  1. Обрамление дверного проема

Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и «стыковочного» пластикового профиля

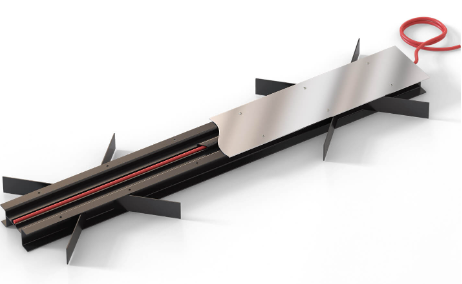

  1. Обогреваемый порог

Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях, для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40Вт.

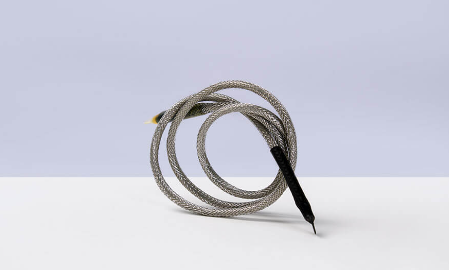

  1. ПЭН обогрева металлической рамы (для НИЗКОтемпературных камер, ниже 0°С). Краткое наименование: Н

ПЭН устанавливается по периметру дверной рамы, для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40Вт на м.

  1. ПЭН обогрева уплотнителя двери (для НИЗКОтемпературных камер, ниже -25°С, шокер). Краткое наименование: ПЭН Р

ПЭН устанавливается во внутренний контур уплотнителя дверного полотна, в дверях устанавливаемых в камерах шоковой заморозки. Мощность ПЭНа 20Вт на м.

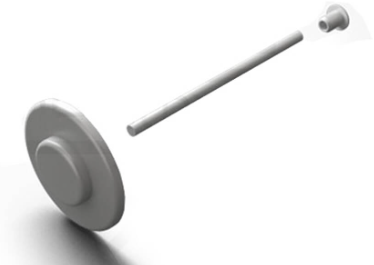

  1. Комплект крепления дверной рамы к сэндвич панели с проёмом. Краткое наименование: КРС РДД
  2. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК
  3. Дверная рама и полотно двери с нержавеющей стали

Предлагается на выбор два вида нержавеющей стали: AISI 304 (для пищевых продуктов) и AISI 430 (для непищевых продуктов)

  1. Окно в полотне двери

Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

  1. Обустройство рамы под монорельс

Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ завеса по размеру проема.

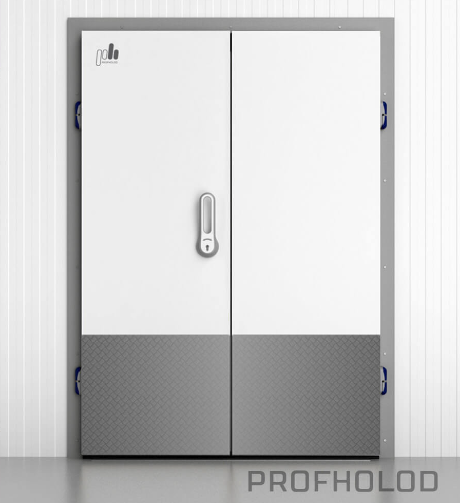

  1. Отбойники на полотно двери

Компания Профхолод предлагает несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см.

    • AISI 304 нерж. металл 2 мм;
    • AISI 430 нерж. металл 2 мм;
    • АБС пластик 4 мм;
    • Рифлёный металл «Квинтет» 1.5 мм

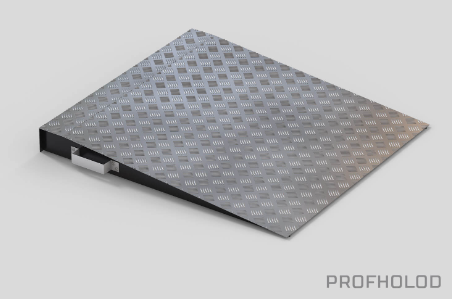

  1. Пандус

Производятся пандусы двух типов стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. Так же в безпороговых, низкотемпературных дверях, в пандус монтируется ПЭН 40Вт, для предотвращения промерзания нижнего уплотнителя к снованию пандуса.

  • Стандартная глубина пандуса: 1000 мм
  • Ширина: от 800 до 2500 мм
  • Высота: от 50 до 200
  • Основа пандуса: окрашенная сталь 2 мм
  • Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
  • Нагрузка: 300 кг.
