Описание
Мировой холодильный рынок интенсивно внедряет установки, работающие на диоксиде углерода. Уникальные характеристики диоксида углерода (CО2) по международной классификации R744 привлекает все больше внимания значительными экологическими и экономическими преимуществами. Диоксид углерода является природным хладагентом, безопасным для окружающей среды с малым потенциалом глобального потепления и высокой объёмной производительностью.
Популярность натуральных хладагентов неумолимо растет во всем мире.

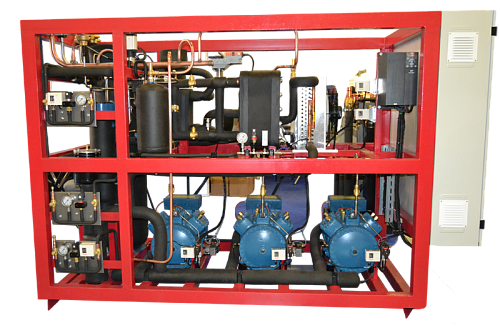

Компания «НОРД» разработала новинку для Российского рынка холодильного оборудования: БУСТЕРНУЮ СТАНЦИЮ ЦЕНТРАЛЬНОГО ХОЛОДОСНАБЖЕНИЯ на хладагенте R744 (CO2) для схемы непосредственного кипения, различных конфигураций: среднетемпературные, низкотемпературные, бустерные; для различных режимов: транскритического, субкритического. Станции центального холодоснабжения изготавливаются на основе компрессоров FRASCOLD и DORIN с различным количеством компрессоров и комплектующих ведущих европейских производителей.
Холодильный агрегат, работающий на R744
является:
- простым в конструкции;
- компактным;
- энергоэффективным (СОР компрессоров выше, на некоторых режимах доходит до 15);
- безопасным для окружающей среды.
предполагает использование:
- технологии экономии электроэнергии (плавающая точка конденсации, ЭТРВ и т.п.)
- технологии утилизации тепла (подогрев воды для ГВС, для отопления и т.п.)
В связи с постоянным ростом цена на энергоресурсы: электроэнергию, тепловую энергию, газ, использование холодильных агрегатов, работающих на хладагенте R744 становится главным направлением развития холодильной техники. Срок окупаемости в связи с экономией электроэнергии Бустерной станции центрального холодоснабжения доходит до 4 лет. Экономия электроэнергии по сравнению с традиционной установкой на R404a повысилась на 20%. Уровень выбросов в атмосферу сократился в 6 раз.
Технические характеристики бустерные ЦХМ на R744.
| Кол-во компр. | Тип | Холодопроиз водительность среднетемператур ной части, кВт | Холодопроиз водительность низкотемператур ной части, кВт | Потребляемая мощность, кВт | Макс.тепловая мощность рекуперации, кВт |
3
| URN 2xS8-8TK+S10-8TK | 31,74 | 10,46 | 33,33 | 75,53 |
| URN 2xS10-10TK+S15-10TK | 40,78 | 13,03 | 40,62 | 94,43 | |
| URN 2xS15-12TK+S20-12TK | 49,84 | 15,68 | 49,22 | 114,74 | |
| URN 2xS20-14TK+S25-14TK | 61,7 | 20,71 | 61,08 | 143,49 | |
| URN 2xS20-18TK+S30-18TK | 76,73 | 27,41 | 77,22 | 181,36 | |
| URN 3xS25-21TK*2 | 89,1 | 33,56 | 93,22 | 215,88 | |
| URN 3xS30-26TK | 114,22 | 39,26 | 114,14 | 267,62 | |
4 | URN 3xS8-8TK+S10-8TK | 42,2 | 13,03 | 43,54 | 98,77 |
| URN 3xS10-10TK+S15-10TK | 54,93 | 15,68 | 52,9 | 123,51 | |
| URN 3xS15-12TK+S20-12TK | 64,89 | 20,71 | 64,25 | 149,85 | |
| URN 3xS20-14TK+S25-14TK | 80,29 | 27,41 | 80,12 | 187,82 | |
| URN 3xS20-18TK+S30-18TK | 102,09 | 33,56 | 100,86 | 236,51 | |
| URN 4xS25-21TK | 121,77 | 39,26 | 121,3 | 282,33 | |
| URN 4xS30-26TK | 157,27 | 44,17 | 150,42 | 351,86 | |
5 | URN 4xS8-8TK+S10-8TK | 53,05 | 15,21 | 53,61 | 121,87 |
| URN 4xS10-10TK+S15-10TK | 68,45 | 18,95 | 65,5 | 152,9 | |
| URN 4xS15-12TK+S20-12TK | 82,87 | 22,81 | 78,28 | 183,96 | |
| URN 4xS20-14TK+S25-14TK | 102,87 | 30,13 | 98,57 | 231,57 | |
| URN 4xS20-18TK+S30-18TK | 127,29 | 39,87 | 122,2 | 289,36 | |
| URN 5xS25-21TK | 150,58 | 48,82 | 150,36 | 349,76 | |
| URN 5xS30-26TK | 192,3 | 57,11 | 184,18 | 433,59 |
Условия:
температура кипения:
Средняя сторона: -10°C Низкая сторона: -35°С
Температура после газкуллера : +40°С
Температура после газкуллера: +40°С
На каждой ЦХМ один компрессор сред. и один низк. с частотным регулированием
Соотношения низкого/среднего холода: 1/3
Технические характеристики среднетемпературных ЦХМ на R744.
| Кол-во компр. | Тип | Холодопроиз водительность, среднетемператур ной части, кВт кВт | Потребляемая мощность, кВт | Макс.тепловая мощность рекуперации, кВт |
3+2
| URN 2xS8-8TK+S10-8TK*2xA1-2,5SK2 | 31,74 | 10,46 | 33,33 |
| URN 2xS10-10TK+S15-10TK*2xA1,5-3SK2 | 40,78 | 13,03 | 40,62 | |
| URN 2xS15-12TK+S20-12TK*2xA2-4SK2 | 49,84 | 15,68 | 49,22 | |
| URN 2xS20-14TK+S25-14TK*2xA2,5-5SK2 | 61,7 | 20,71 | 61,08 | |
| URN 2xS20-18TK+S30-18TK*2xD3-6SK2 | 76,73 | 27,41 | 77,22 | |
| URN 3xS25-21TK*2xD4-8SK2 | 89,1 | 33,56 | 93,22 | |
| URN 3xS30-26TK*2D4,5-9SK2 | 114,22 | 39,26 | 114,14 | |
4+2 | URN 3xS8-8TK+S10-8TK*2xA1,5-3SK2 | 42,2 | 13,03 | 43,54 |
| URN 3xS10-10TK+S15-10TK*2xA2-4SK2 | 54,93 | 15,68 | 52,9 | |
| URN 3xS15-12TK+S20-12TK*2xA2,5-5SK2 | 64,89 | 20,71 | 64,25 | |
| URN 3xS20-14TK+S25-14TK*2xD3-6SK2 | 80,29 | 27,41 | 80,12 | |
| URN 3xS20-18TK+S30-18TK*2xD4-8SK2 | 102,09 | 33,56 | 100,86 | |
| URN 4xS25-21TK*2D4,5-9SK2 | 121,77 | 39,26 | 121,3 | |
| URN 4xS30-26TK*2D5-11SK2 | 157,27 | 44,17 | 150,42 | |
5+3 | URN 4xS8-8TK+S10-8TK*3xA1-2.5SK2 | 53,05 | 15,21 | 53,61 |
| URN 4xS10-10TK+S15-10TK*3хxA1,5-3SK2 | 68,45 | 18,95 | 65,5 | |
| URN 4xS15-12TK+S20-12TK*3xA2-4SK2 | 82,87 | 22,81 | 78,28 | |
| URN 4xS20-14TK+S25-14TK*3xA2,5-5SK2 | 102,87 | 30,13 | 98,57 | |
| URN 4xS20-18TK+S30-18TK*3xD3-6SK2 | 127,29 | 39,87 | 122,2 | |
| URN 5xS25-21TK*3xD4-8SK2 | 150,58 | 48,82 | 150,36 | |
| URN 5xS30-26TK*3xD4,59SK2 | 192,3 | 57,11 | 184,18 |
Условия:
температура кипения: -10° C
Температура после газкуллера: +40° С
На каждой ЦХМ один компрессор с частотным регулированием
Экономический рост в странах мира и также в России создает высокий спрос на энергоэффективные технологии для холодильной отрасли и кондиционирования воздуха. Потребности рынка должны быть удовлетворены за счет устойчивых решений с точки зрения хладагентов и энергоэффективности. У компании “НОРД” есть все возможности для поддержки этих рынков в переходе на новые халдагенты.
